DESIGN Extracteur ponctuel

DESIGN

Extracteur ponctuel

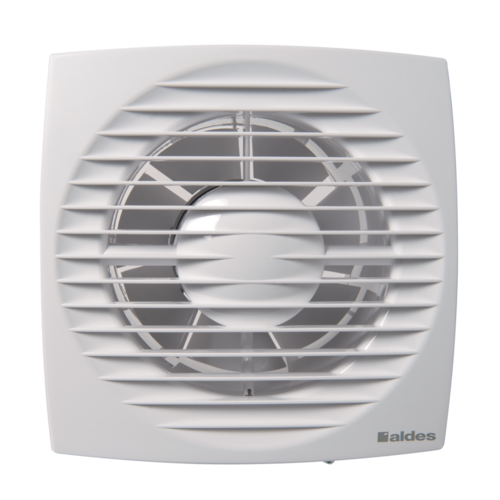

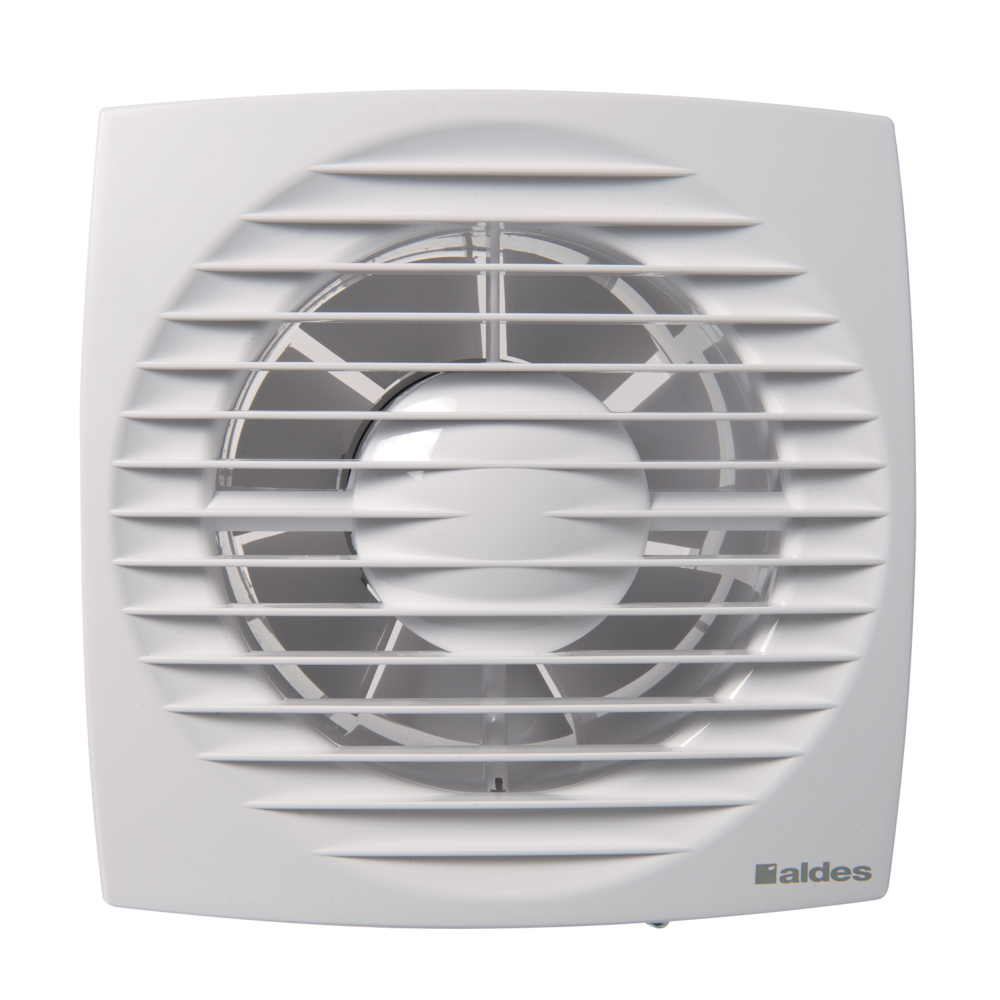

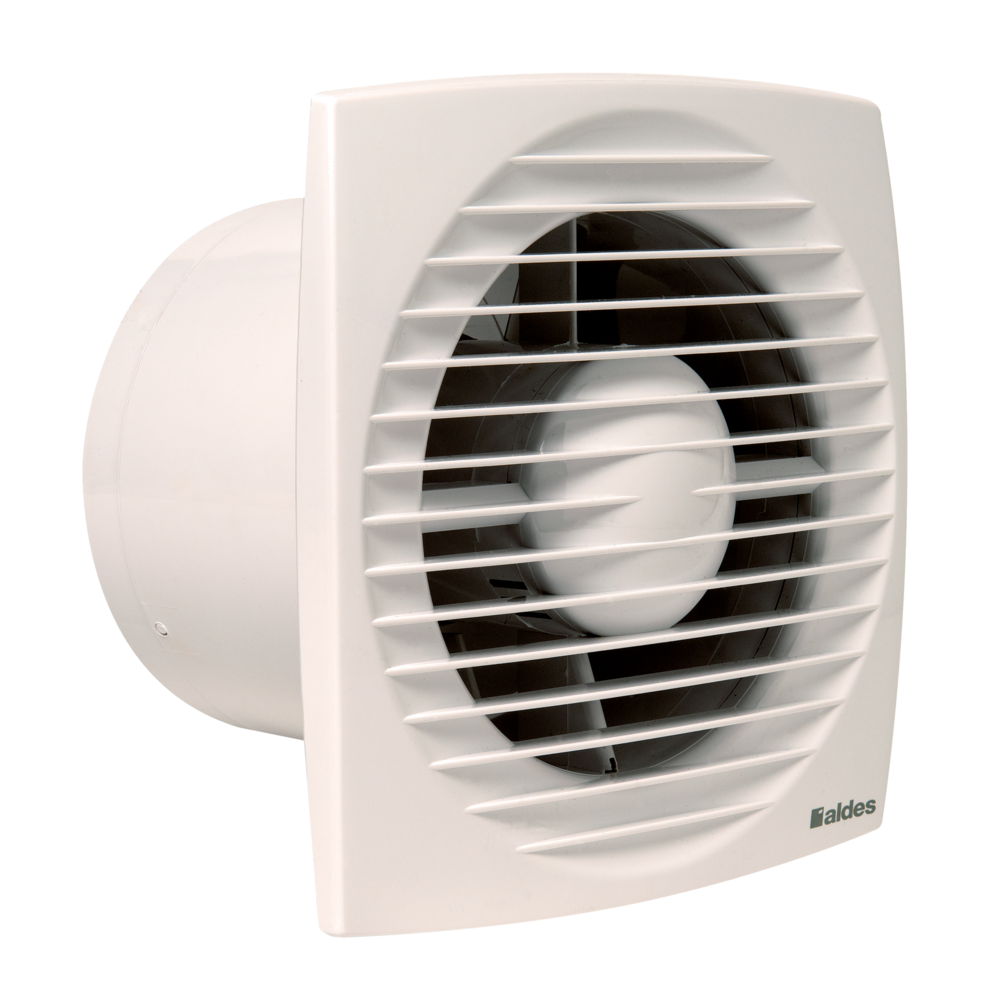

DESIGN est un extracteur ponctuel extra-plat. Pour petites et très grandes pièces (3 diamètres) et avec 4 modes de fonctionnement, dont la détection de présence.
DESIGN
DESIGN

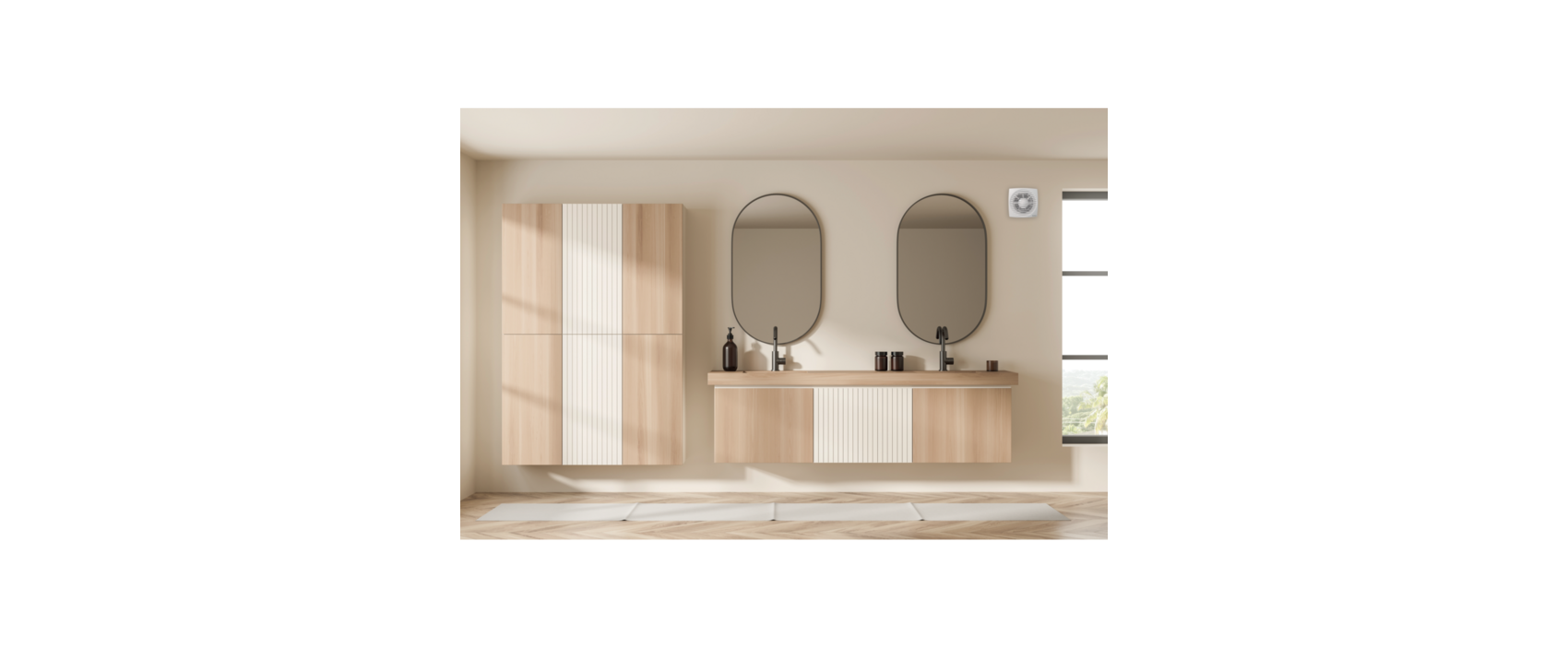

DESIGN est une gamme d'extracteurs ponctuels extra-plats, qui assurent la ventilation intermittente d'une pièce : salle de bain, WC, buanderie et grande cuisine (en fonction du diamètre choisi). Cette gamme offre un large choix de fonctionnements et de diamètres pour s'adapter au mieux à vos besoins.
DESIGN

Les + produits

  • design extra-plat,
  • disponible avec détection de présence,
  • silencieux : à partir de 26 dB(A).
  • disponible avec option détéction de présence
  • peut être installé dans des pièces de plus de 12 m² grâce au diamètre 150

Les extracteurs ponctuels DESIGN, assurent la ventilation intermittente d'une pièce : salle de bain, WC, buanderie et aussi grande cuisine (en fonction du diamètre choisi.

Avec 4 modes de fonctionnement :

    • déclenchement et arrêt par interrupteur (version I),
    • déclenchement par interrupteur et arrêt temporisé avec minuterie réglable (version T)
    • déclenchement par seuil d'humidité et arrêt temporisé avec minuterie réglable (version H).
    • déclenchement par détection de présence avec arrêt temporisé avec minuterie réglable (version P)
  • 3 diamètres :
    • Ø 100 mm pour des pièces jusqu'à 7 m² : salle de bain, WC, buanderie,
    • Ø 125 mm pour des pièces de 7 à 12 m² : cuisine, salle de bain, WC, buanderie,
    • Ø 150 mm pour des pièces de plus de 12 m² : grande cuisine et grand sanitaire
  • 3 modes fonctionnements :
    • déclenchement et arrêt par interrupteur (version I),
    • déclenchement par interrupteur et arrêt temporisé avec minuterie réglable (version T),
    • déclenchement par seuil d'humidité et arrêt temporisé avec minuterie réglable (version H),
    • déclenchement par détéction de présence et arrêt temporisé avec minuterie réglable (version P).
  • motorisation très basse consommation et à faible niveau acoustique,
  • clapet anti-retour amovible à l'arrière de l'extracteur,
  • protection thermique intégrée,
  • matière :
    • corps en ABS haute qualité,
    • face esthétique en ABS avec habillage aluminium (pour finition alu).
  • conditionné sous carton communiquant.
  • fonctionnement manuel (version I) : marche et arrêt instantanés par action sur un interrupteur (non fourni),
  • fonctionnement temporisé avec minuterie réglable (version T) :
    • déclenchement par action sur un interrupteur,
    • arrêt temporisé, réglable de 2 à 30 minutes.
  • fonctionnement automatique avec détection d'humidité (version H) :
    • déclenchement du mode boost par seuil d’humidité réglable entre 60% et 90%. La mise en route est automatique lorsque le taux d’humidité ambiant dépasse la valeur seuil préréglée,
    • arrêt temporisé réglable entre 2 et 30 minutes. Après retour à un taux d’humidité inférieur au seuil de déclenchement. L’extracteur fonctionne pendant la durée préréglée puis s’éteint automatiquement.

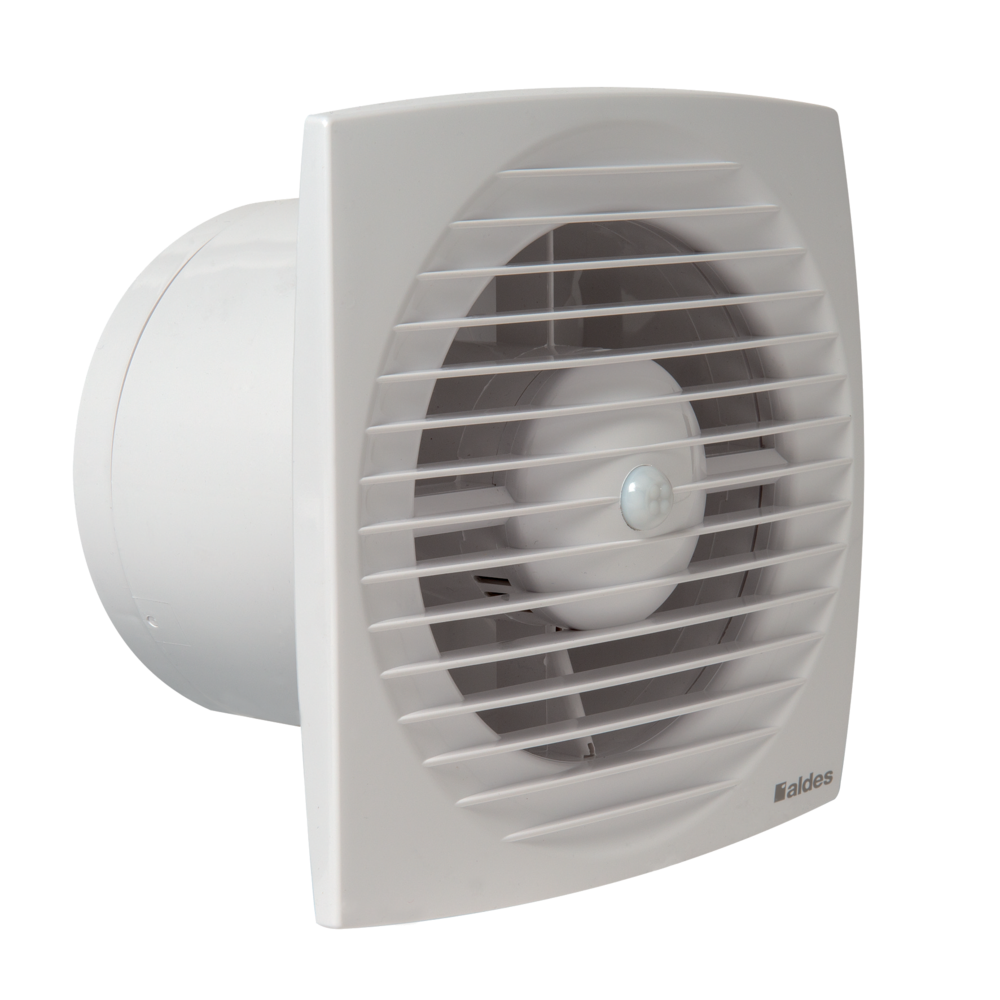

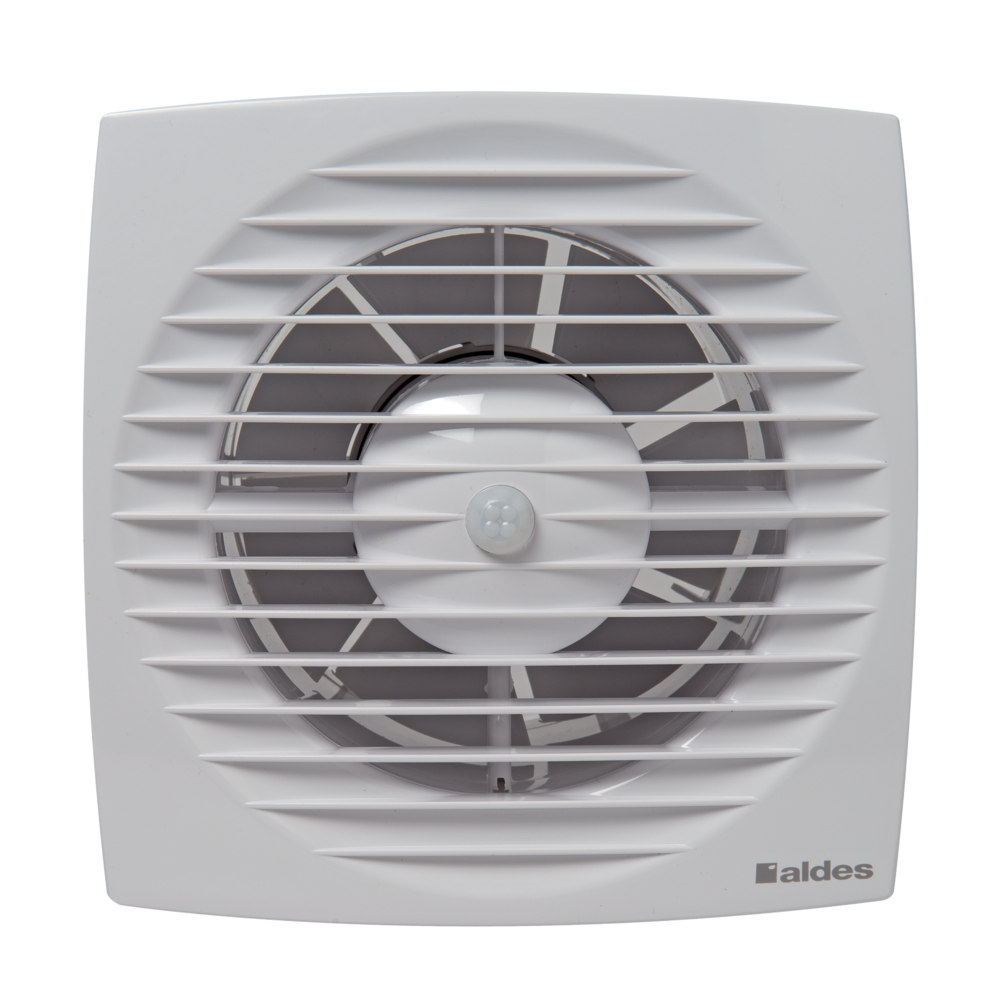

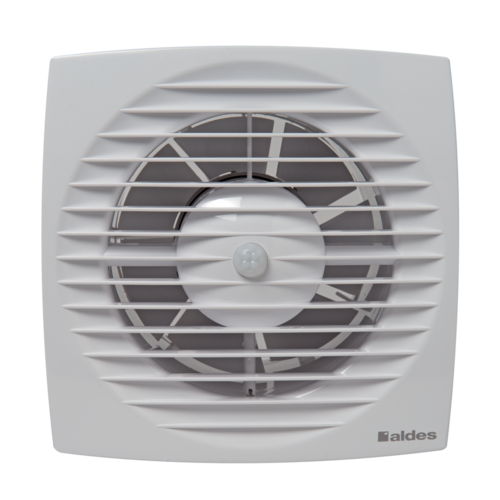

  • fonctionnement automatique avec détection de présence (version P) :
    • déclenchement par détection de présence,
    • distance de détection de la lentille : 1 à 4 mètres,
    • angle de détection de la lentille : 100°,
    • Arrêt temporisé, réglable de 2 à 30 minutes.
  • fixation par 4 vis fournies,
  • installation au mur ou au plafond,
  • longueur maximum de refoulement : 2 m,
  • marche-arrêt des fonctionnements manuel et temporisé grâce à un interrupteur,
  • apport d'air neuf dans la pièce par une grille d'amenée d'air ou un détalonnage de porte.
Références Epaisseur en applique (mm) Fonctionnement Nombre de vitesses Température maximum de l'air extrait (°C) Matière de l'isolant Type de finition Type de moteur
11022300 - DESIGN 100

17

Déclenchement et arrêt manuel par interrupteur

1

40

Blanc

AC

11022301 - DESIGN 100 T

17

Déclenchement manuel par interrupteur et arrêt temporisé

1

40

Blanc

AC

11022302 - DESIGN 100 H

17

Déclenchement automatique par seuil d'humidité et arrêt temporisé

1

40

Blanc

AC

11022303 - DESIGN 100 P

17

Déclenchement automatique par détéction de présence et arrêt temporisé

1

40

Blanc

AC

11022304 - DESIGN 125

17

Déclenchement et arrêt manuel par interrupteur

1

40

Blanc

AC

11022305 - DESIGN 125 T

17

Déclenchement manuel par interrupteur et arrêt temporisé

1

40

Blanc

AC

11022306 - DESIGN 125 H

17

Déclenchement automatique par seuil d'humidité et arrêt temporisé

1

40

Blanc

AC

11022307 - DESIGN 125 P

17

Déclenchement automatique par détéction de présence et arrêt temporisé

1

40

Blanc

AC

11022308 - DESIGN 150

19

Déclenchement et arrêt manuel par interrupteur

1

40

Blanc

AC

11022309 - DESIGN 150 T

19

Déclenchement manuel par interrupteur et arrêt temporisé

1

40

Blanc

AC

11022310 - DESIGN 150 H

19

Déclenchement automatique par seuil d'humidité et arrêt temporisé

1

40

Blanc

AC

11022311 - DESIGN 150 P

19

Déclenchement automatique par détéction de présence et arrêt temporisé

1

40

Blanc

AC

DESIGN
Références A (mm) C (mm) D (mm) E (mm) H (mm) L (mm) P (mm) Ø rejet (mm) Poids (kg)
11022300 - DESIGN 100

150

13,5

85

17

150

150

115,5

100

0,56

11022301 - DESIGN 100 T

150

13,5

85

17

150

150

115,5

100

0,56

11022302 - DESIGN 100 H

150

13,5

85

17

150

150

115,5

100

0,56

11022303 - DESIGN 100 P

150

13,5

85

17

150

150

115,5

100

0,56

11022304 - DESIGN 125

176

13,5

87

17

176

176

117,5

125

0,73

11022305 - DESIGN 125 T

176

13,5

87

17

176

176

117,5

125

0,73

11022306 - DESIGN 125 H

176

13,5

87

17

176

176

117,5

125

0,73

11022307 - DESIGN 125 P

176

13,5

87

17

176

176

117,5

125

0,73

11022308 - DESIGN 150

205

13,5

105

19

205

205

137,5

150

0,9

11022309 - DESIGN 150 T

205

13,5

105

19

205

205

137,5

150

0,9

11022310 - DESIGN 150 H

205

13,5

105

19

205

205

137,5

150

0,9

11022311 - DESIGN 150 P

205

13,5

105

19

205

205

137,5

150

0,9

Références Débit max (m³/h)
11022300 - DESIGN 100

70

11022301 - DESIGN 100 T

70

11022302 - DESIGN 100 H

70

11022303 - DESIGN 100 P

70

11022304 - DESIGN 125

115

11022305 - DESIGN 125 T

115

11022306 - DESIGN 125 H

115

11022307 - DESIGN 125 P

115

11022308 - DESIGN 150

235

11022309 - DESIGN 150 T

235

11022310 - DESIGN 150 H

235

11022311 - DESIGN 150 P

235

Références Pression acoustique à 3 m (dB(A))
11022300 - DESIGN 100

26

11022301 - DESIGN 100 T

26

11022302 - DESIGN 100 H

26

11022303 - DESIGN 100 P

26

11022304 - DESIGN 125

31

11022305 - DESIGN 125 T

31

11022306 - DESIGN 125 H

31

11022307 - DESIGN 125 P

31

11022308 - DESIGN 150

33

11022309 - DESIGN 150 T

33

11022310 - DESIGN 150 H

33

11022311 - DESIGN 150 P

33

Références Fréquence (Hz) Indice de protection Intensité de protection (A) Tension (V) Puissance max (W)
11022300 - DESIGN 100

50

2

230

5,6

11022301 - DESIGN 100 T

50

2

230

5,6

11022302 - DESIGN 100 H

50

2

230

5,6

11022303 - DESIGN 100 P

50

2

230

5,6

11022304 - DESIGN 125

50

2

230

9,3

11022305 - DESIGN 125 T

50

2

230

9,3

11022306 - DESIGN 125 H

50

2

230

9,3

11022307 - DESIGN 125 P

50

2

230

9,3

11022308 - DESIGN 150

50

2

230

20

11022309 - DESIGN 150 T

50

2

230

20

11022310 - DESIGN 150 H

50

2

230

20

11022311 - DESIGN 150 P

50

2

230

20

Classe de l'isolation électrique

Classe 2

Références produits et accessoires

  • DESIGN 100
    DESIGN 100
    11022300
    77,46 (H.T.)
  • DESIGN 100 T
    DESIGN 100 T
    11022301
    108,15 (H.T.)
  • DESIGN 100 H
    DESIGN 100 H
    11022302
    138,02 (H.T.)
  • DESIGN 100 P
    DESIGN 100 P
    11022303
    169,95 (H.T.)
  • DESIGN 125
    DESIGN 125
    11022304
    92,80 (H.T.)
  • DESIGN 125 T
    DESIGN 125 T
    11022305
    123,60 (H.T.)
  • DESIGN 125 H
    DESIGN 125 H
    11022306
    154,50 (H.T.)
  • DESIGN 125 P
    DESIGN 125 P
    11022307
    187,46 (H.T.)
  • DESIGN 150
    DESIGN 150
    11022308
    138,02 (H.T.)
  • DESIGN 150 T
    DESIGN 150 T
    11022309
    169,95 (H.T.)
  • DESIGN 150 H
    DESIGN 150 H
    11022310
    199,82 (H.T.)
  • DESIGN 150 P
    DESIGN 150 P
    11022311
    233,81 (H.T.)
