Gamme Coffrets de relayage
Coffrets de relayage
Leader des coffrets de relayage et inventeur de la solution “TOUT EN UN”, solution où le coffret de relayage AXONE est câblé sur le ventilateur de désenfumage, Aldes propose également des coffrets de relayage à démarrage progressif (1 et 2 vitesses).

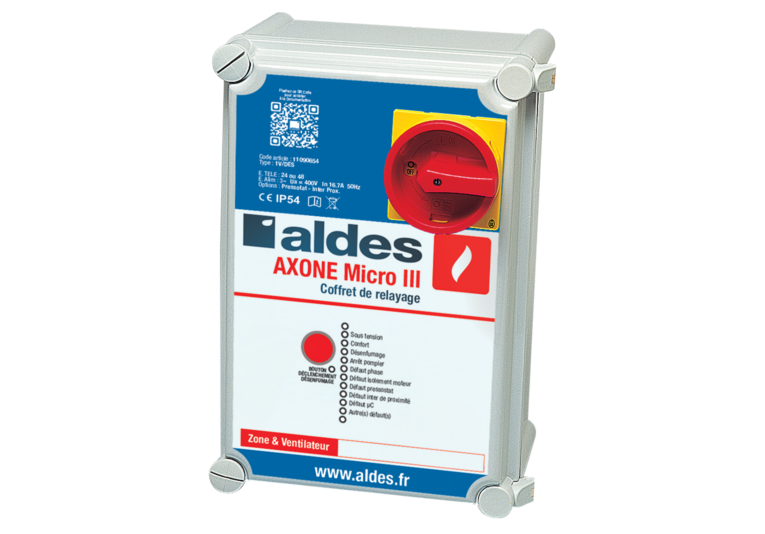

- La gamme AXONE Micro III répond à tous les besoins de commande de ventilateurs de désenfumage.
- Version avec interrupteur et pressostat intégrés : idéale pour coffret installé à moins de 2 m du ventilateur.
- Démarreur progressif pour limiter les surintensités de démarrage.
- Affichage convivial de l’état et des défauts de l’installation en face avant.
- Consultation des 5 derniers défauts.
Découvrez la gamme
- AXONE Micro III est une gamme de coffrets de relayage qui commande des ventilateurs de désenfumage à 1 vitesse ou 2 vitesses.
- Les coffrets AXONE vont du calibre 4,7 A au calibre 100 A et offrent une interface claire et simple en face avant. Il y a deux types d'utilisation :
- Tous les coffrets de relayage pour ventilateurs de désenfumage AXONE Micro III répondent à l’exigence réglementaire des ERP (Etablissements Recevant du Public).
- Il y a la possibilité de retracer et consulter les 5 derniers défauts.
- Fabriqué en France.
- Certification NF537.
- Indice IP54.
"désenfumage" en 1 vitesse ou 2 vitesses (couplage dahlander ou bobinages indépendants). La gamme « démarrage progressif » 1 vitesse ou 2 vitesses permet un gain important sur la puissance de l’AES et donc une économie sur le coût d’installation,
"confort+désenfumage" en 1 ou 2 vitesses (à couplage Dahlander ou à bobinages indépendant).
- Locaux tertiaires et locaux recevant du public.
- Neuf ou rénovation.
- Affichage de l’état de l’installation et des 5 derniers défauts sur la face avant.
- Le coffret de relayage AXONE Micro III est l’interface entre le TGBT et le ventilateur de désenfumage. Il est l’interrupteur de la ligne d’alimentation du ventilateur de désenfumage.
- Le coffret de relayage gère le fonctionnement du ventilateur ainsi que les éventuels défauts pouvant empêcher la mise en sécurité (désenfumage) du ventilateur. Il est en communication permanente avec le CMSI (Centralisateur de Mise en Sécurité Incendie).
sur ordre du CMSI, AXONE Micro III actionne le ventilateur en mode « désenfumage » en fermant le contacteur adapté,
sur ordre de la commande arrêt pompier (boitier ou CMSI), AXONE Micro III arrête le ventilateur et passe en mode défaut (ATTENTION : le ventilateur est arrêté mais n’est pas en mode « attente »),
sur ordre de la commande de réarmement (boitier ou CMSI), AXONE Micro III arrête le ventilateur et passe en mode attente.
- La norme NF-S 61.932 indique les règles d’installations : « Un coffret de relayage pour ventilateur de désenfumage doit être installé en dehors de la (des) zone(s) de mise en sécurité desservie(s) par le ventilateur qu’il commande."
- Le boîtier d’arrêt pompier doit être à 2 positions maintenues 0-1, de niveau d’accès 2 (clé par exemple). Il doit être situé à proximité du CMSI.
- Le boîtier de réarmement doit être à 2 positions, 0-1 non maintenu, à rappel de droite à gauche, de niveau d’accès autre que 0 (clé par exemple). Il doit être situé dans la (les) zone(s) de mise en sécurité correspondante(s) au coffret de relayage commandé.
Généralement, le coffret de relayage est installé soit à proximité du TGBT, soit à proximité du ventilateur. Dans ce dernier cas, AXONE Micro III équipé de l’interrupteur et du pressostat est parfaitement adapté et conforme.
L’installation d’un coffret de relayage doit être réalisée par une personne formée/agréée pour ce type d’installation.
