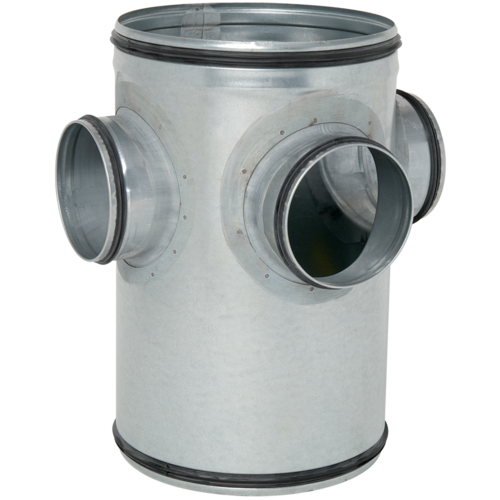

Collecteur Raccord d’Etage : CRE à joints
Raccord
Collecteur Raccord d’Etage : CRE à joints
Raccord
Le CRE à joints permet de raccorder 1 à 3 piquages en diamètre 125 sur la colonne verticale tout en assurant une étanchéité classe C.
Collecteur Raccord d’Etage : CRE à joints
Le CRE à joints permet de raccorder 1 à 3 piquages en diamètre 125 sur la colonne verticale. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage, ainsi qu'une étanchéité sur la liaison piquage / flexible. Le CRE à joints s'utilise en complément des éléments d'étage (2,47m).
Les + produits
- facilité et rapidité de mise en oeuvre,
- étanchéité classe C,
- esthétique du réseau.
- gamme disponible du diamètre 125 au diamètre 400,
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- version 1 piquage Ø 160 disponible pour système T.Flow® Hygro+,
- températures d'utilisation : - 30°C à + 100°C,
- résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
- classement au feu M0,
- classe d'étanchéité C selon la norme NF EN 12237.
- l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
- l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
- il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
- le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
- les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
Matériau principal | Matière de l'isolant |
---|---|
Acier galvanisé |

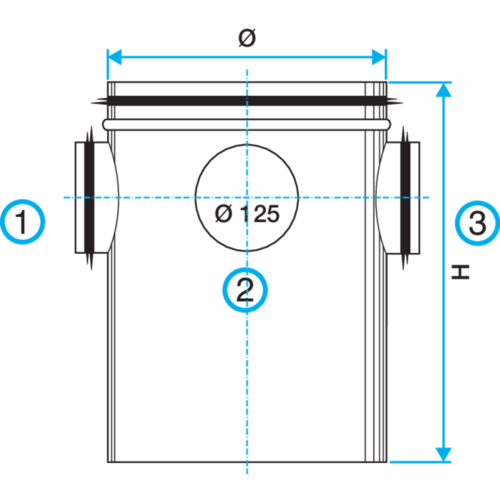

Références | H (mm) | Ø (mm) | Ø A (mm) | Ø B (mm) | Ø CRE (mm) |
---|---|---|---|---|---|
11098050 - CRE à joints - Ø 125 mm - 1/125 | 400 |
125 |
125 |
125 |
125 |
11098051 - CRE à joints - Ø 125 mm - 1-3/125 | 400 |
125 |
125 |
125 |
125 |
11098052 - CRE à joints - Ø 125 mm - 1-2/125 | 400 |
125 |
125 |
125 |
125 |
11098053 - CRE à joints - Ø 160 mm - 1/125 | 400 |
160 |
160 |
125 |
125 |
11098054 - CRE à joints - Ø 160 mm - 1-3/125 | 400 |
160 |
160 |
125 |
125 |
11098055 - CRE à joints - Ø 160 mm - 1-2/125 | 400 |
160 |
160 |
125 |
125 |
11098056 - CRE à joints - Ø 160 mm - 1-2-3/125 | 400 |
160 |
160 |
125 |
125 |
11098057 - CRE à joints - Ø 200 mm - 1/125 | 400 |
200 |
200 |
125 |
125 |
11098058 - CRE à joints - Ø 200 mm - 1-3/125 | 400 |
200 |
200 |
125 |
125 |
11098059 - CRE à joints - Ø 200 mm - 1-2/125 | 400 |
200 |
200 |
125 |
125 |
11098060 - CRE à joints - Ø 200 mm - 1-2-3/125 | 400 |
200 |
200 |
125 |
125 |
11098061 - CRE à joints - Ø 250 mm - 1/125 | 400 |
250 |
250 |
125 |
125 |
11098062 - CRE à joints - Ø 250 mm - 1-3/125 | 400 |
250 |
250 |
125 |
125 |
11098063 - CRE à joints - Ø 250 mm - 1-2/125 | 400 |
250 |
250 |
125 |
125 |
11098064 - CRE à joints - Ø 250 mm - 1-2-3/125 | 400 |
250 |
250 |
125 |
125 |
11098065 - CRE à joints - Ø 315 mm - 1/125 | 400 |
315 |
315 |
125 |
125 |
11098066 - CRE à joints - Ø 315 mm - 1-3/125 | 400 |
315 |
315 |
125 |
125 |
11098067 - CRE à joints - Ø 315 mm - 1-2/125 | 400 |
315 |
315 |
125 |
125 |
11098068 - CRE à joints - Ø 315 mm - 1-2-3/125 | 400 |
315 |
315 |
125 |
125 |
11098069 - CRE à joints - Ø 355 mm - 1/125 | 400 |
355 |
355 |
125 |
125 |
11098070 - CRE à joints - Ø 355 mm - 1-2/125 | 400 |
355 |
355 |
125 |
125 |
11098071 - CRE à joints - Ø 355 mm - 1-3/125 | 400 |
355 |
355 |
125 |
125 |
11098072 - CRE à joints - Ø 355 mm - 1-2-3/125 | 400 |
355 |
355 |
125 |
125 |
11098073 - CRE à joints - Ø 400 mm - 1/125 | 400 |
400 |
400 |
125 |
125 |
11098074 - CRE à joints - Ø 400 mm - 1-2/125 | 400 |
400 |
400 |
125 |
125 |
11098075 - CRE à joints - Ø 400 mm - 1-3/125 | 400 |
400 |
400 |
125 |
125 |
11098076 - CRE à joints - Ø 400 mm - 1-2-3/125 | 400 |
400 |
400 |
125 |
125 |
11098520 - CRE à joints - Ø 160 mm - 1/160 | 400 |
160 |
160 |
160 |
160 |
11098521 - CRE à joints - Ø 200 mm - 1/160 | 400 |
200 |
200 |
160 |
160 |
11098522 - CRE à joints - Ø 250 mm - 1/160 | 400 |
250 |
250 |
160 |
160 |
11098523 - CRE à joints - Ø 315 mm - 1/160 | 400 |
315 |
315 |
160 |
160 |
11098524 - CRE à joints - Ø 355 mm - 1/160 | 400 |
355 |
355 |
160 |
160 |
11098525 - CRE à joints - Ø 400 mm - 1/160 | 400 |
400 |
400 |
160 |
160 |
Classement au feu |
---|
M0 |
