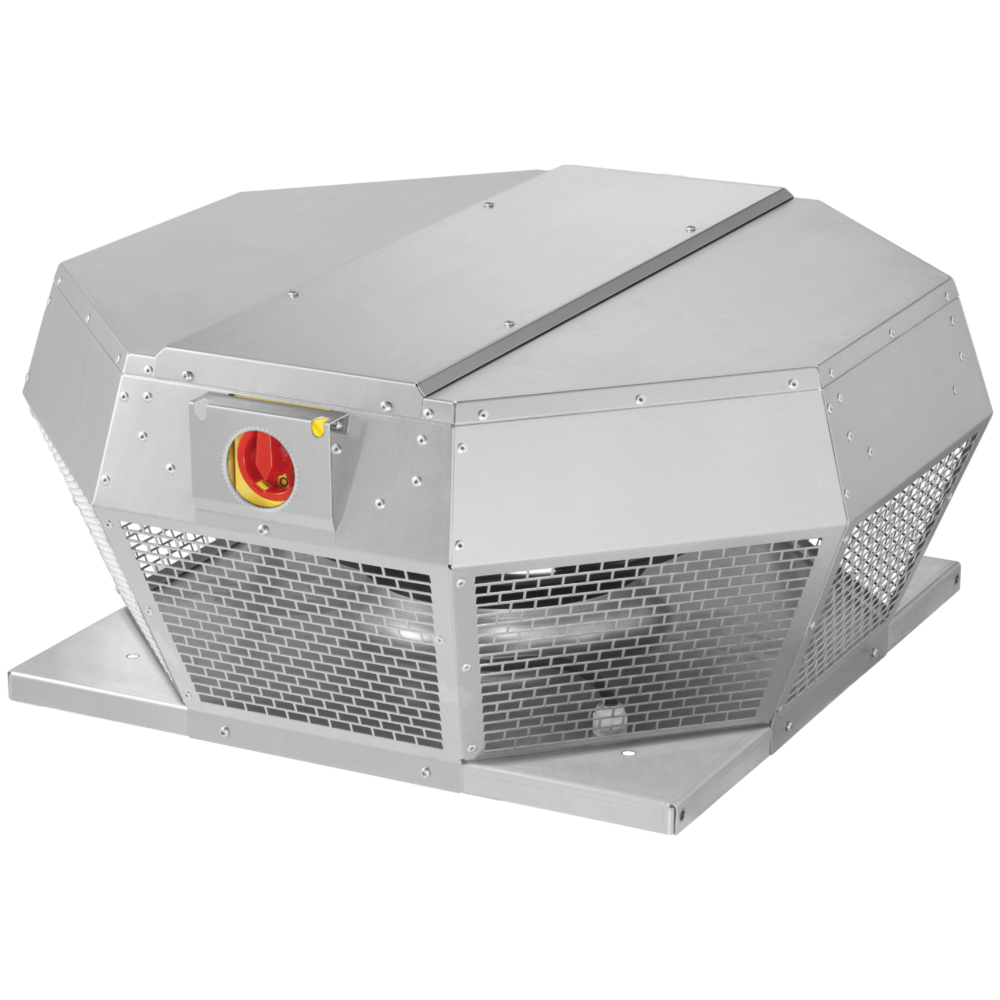

TAHA® MICRO-WATT Tourelle refoulement horizontal

TAHA® MICRO-WATT

Tourelle refoulement horizontal

La gamme de tourelles qui facilite la ventilation.

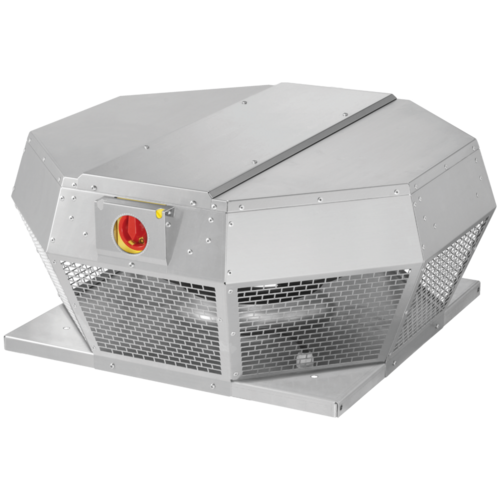

TAHA® MICRO-WATT
Télécharger le fichier CAD Library
TAHA® MICRO-WATT
Enveloppe en aluminium pour une bonne résistance à la corrosion, moteur EC basse consommation et refoulement horizontal.
TAHA® MICRO-WATT

Les + produits

  • débit de 650 à 16000 m³/h,
  • kit de régulation à pression constante (option),
  • design soigné,
  • large gamme d'accessoires de montage,
  • conforme ErP avec variateur de vitesse ou kit de régulation.

Tourelle d'extraction basse consommation avec refoulement horizontal destinée à la VMC en habitat collectif et en locaux tertiaires.

  • 6 tailles disponibles de 600 à 16000 m³/h,
  • construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
  • sortie d'air protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
  • roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
  • moteur d'entraînement prévu pour une utilisation sans entretien grâce à ses roulements à billes avec lubrification à vie,
  • la protection du moteur est assurée par un contact thermique intégré au bobinage,
  • l’interrupteur de proximité cadenassable de série,
  • moteur basse consommation à commutation électronique EC,
  • alimentation monophasée ou triphasée selon les tailles,
  • pilotage direct possible en 0-10V,
  • kit de régulation par pression constante en option avec 2 valeurs possibles (jour/nuit).
  • jet d'extraction horizontal,
  • terrasse ou toiture avec souche maçonnée ou accessoire.
Matière de l'isolant Type de moteur

EC

TAHA® MICRO-WATT
Références A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids (kg)
11024125 - TAHA® MICRO-WATT M 220

190

388

337

95

245

4 x Ø9

Ø213 6xM6

5,1

11024127 - TAHA® MICRO-WATT M 280

249

541

437

135

330

4 x Ø9

Ø286 M6x15 (6x)

8

11024130 - TAHA® MICRO-WATT M 450

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

21,5

11024131 - TAHA® MICRO-WATT T 500

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

37

11024132 - TAHA® MICRO-WATT T 560

521

1165

931

300

750

4 x Ø11

Ø605 M8x15

51

11024133 - TAHA® MICRO-WATT T 630

521.3

1165

931

307

750

4 x Ø11

Ø604 M8x20 (8x)

67

Références Débit nominal (m³/h)
11024125 - TAHA® MICRO-WATT M 220

800

11024127 - TAHA® MICRO-WATT M 280

1800

11024130 - TAHA® MICRO-WATT M 450

4800

11024131 - TAHA® MICRO-WATT T 500

8500

11024132 - TAHA® MICRO-WATT T 560

12000

11024133 - TAHA® MICRO-WATT T 630

15000

Références Indice de protection Intensité max conso. MONO 230V (A) Intensité max conso. TRI 400V (A) Alimentation électrique Puissance max (kW) Puissance max (W)
11024125 - TAHA® MICRO-WATT M 220

IP54

1



Monophasée

0,120

120

11024127 - TAHA® MICRO-WATT M 280

IP33

2



Monophasée

0,283

283

11024130 - TAHA® MICRO-WATT M 450

IP54

2.4



Monophasée

0,511

511

11024131 - TAHA® MICRO-WATT T 500

IP54



2.1

Triphasée

1,328

1328

11024132 - TAHA® MICRO-WATT T 560

IP54



3.6

Triphasée

2,334

2334

11024133 - TAHA® MICRO-WATT T 630

IP54



4.2

Triphasée

2,757

2757

  • N° d’avis technique  :  14.5/16-2185_V2

Références produits et accessoires

  • TAHA® MICRO-WATT M 220
    TAHA® MICRO-WATT M 220
    11024125
    1768,68 (H.T.)
  • TAHA® MICRO-WATT M 280
    TAHA® MICRO-WATT M 280
    11024127
    2042,04 (H.T.)
  • TAHA® MICRO-WATT M 450
    TAHA® MICRO-WATT M 450
    11024130
    5475,36 (H.T.)
  • TAHA® MICRO-WATT T 500
    TAHA® MICRO-WATT T 500
    11024131
    6233,22 (H.T.)
  • TAHA® MICRO-WATT T 560
    TAHA® MICRO-WATT T 560
    11024132
    6823,80 (H.T.)
  • TAHA® MICRO-WATT T 630
    TAHA® MICRO-WATT T 630
    11024133
    7665,30 (H.T.)
