VC Ventilateur de conduit

VC

Ventilateur de conduit

De faible encombrement il permet de venir en soutien d’un ventilateur principal sur un réseau trop résistant.
VC VC
Télécharger le fichier CAD Library
VC

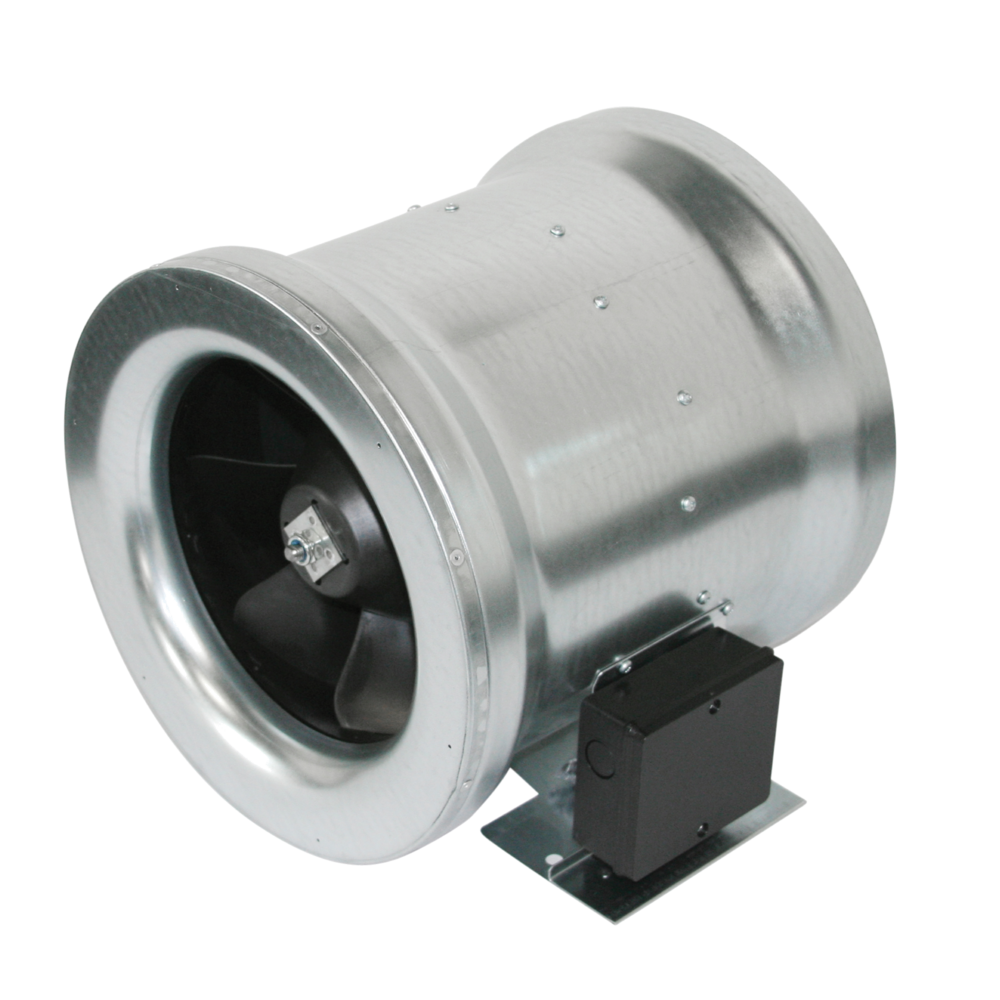

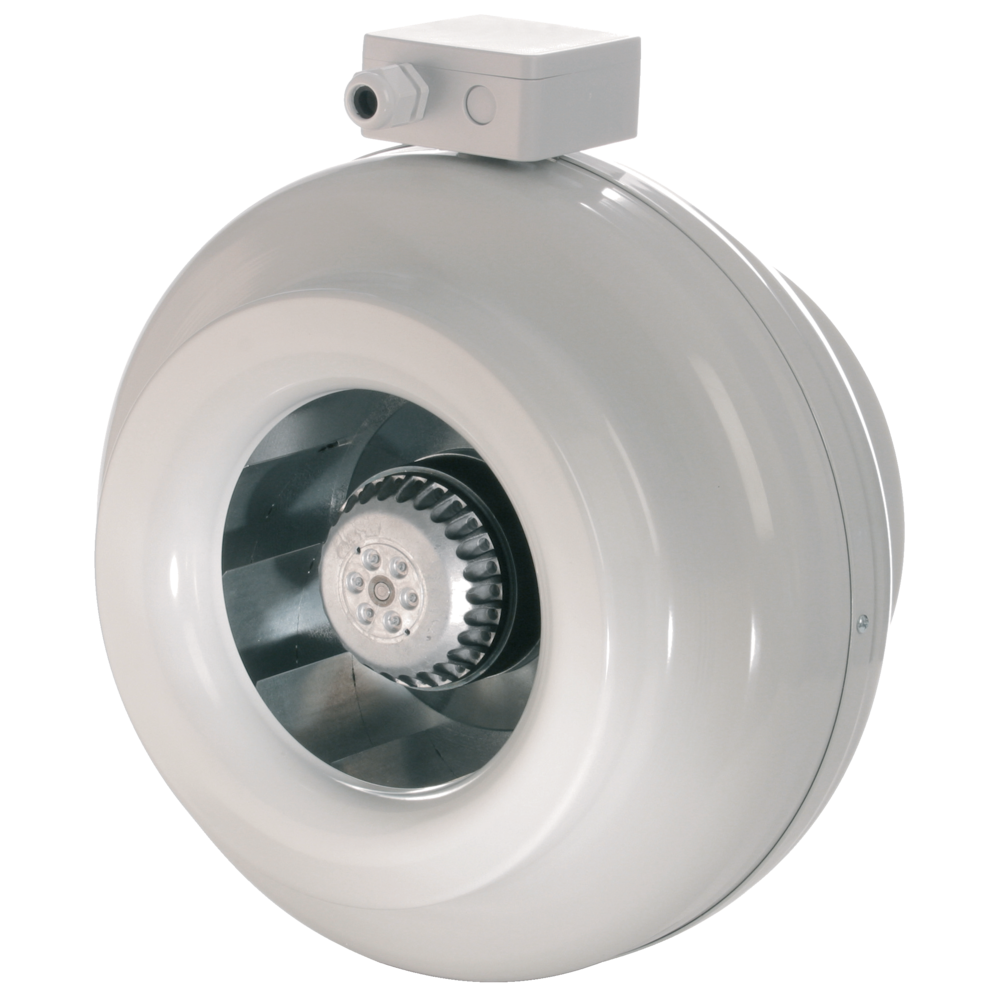

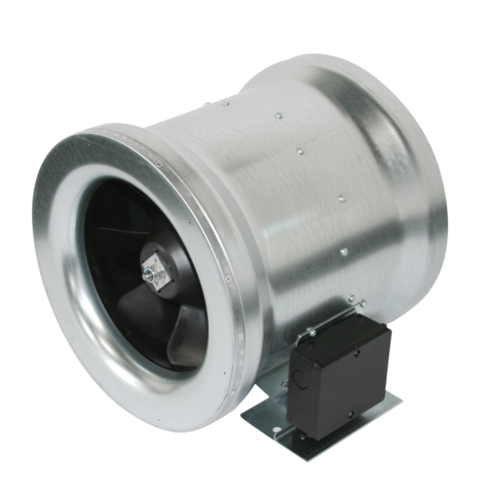

Le ventilateur de conduit VC permet la ventilation par extraction ou insufflation d’air. Grâce à ses piquages en ligne il s'intègre parfaitement en réseau de gaines circulaires.
Son corps est en acier galvanisé pour une protection contre la corrosion. Sa roue centrifuge lui permet d'améliorer sa consommation électrique.
La protection thermique est intégrée au bobinage du moteur à rotor extérieur pour une sécurité renforcé.
De faible encombrement il est destiné à être placé sur un tronçon de conduit pour venir en soutien d’un ventilateur principal sur un réseau trop résistant.
L’intérêt principal de ces ventilateurs réside dans le fait que l’écoulement de l’air se fait de façon linéaire ce qui permet une simplification maximum du réseau, tout en étant équipés de roues centrifuges.
VC

Les + produits

  • débit jusqu’à 2 360 m3/h,
  • piquages en ligne,
  • roue à réaction.

Ventilateur de conduit destiné à l'extraction et l'insufflation d'air en réseau de gaine circulaires pour locaux tertiaires et industriels.

  • 6 modèles, jusqu’à 2 360 m 3 /h en Ø 315,
  • corps en tôle galvanisée avec piquages en ligne,
  • roue centrifuge,
  • moteur à rotor extérieur monophasé 230 V - 50 Hz (et 60 Hz sauf VC 315),
  • IP 44,
  • protection thermique intégrée au bobinage moteur.
  • horizontale / verticale,
  • faux plafond / local technique,
  • montage conseillé avec colliers anti-vibratiles pour éviter la transmission des vibrations et faciliter l’entretien.
Matière de l'isolant Type de moteur

AC

VC VC

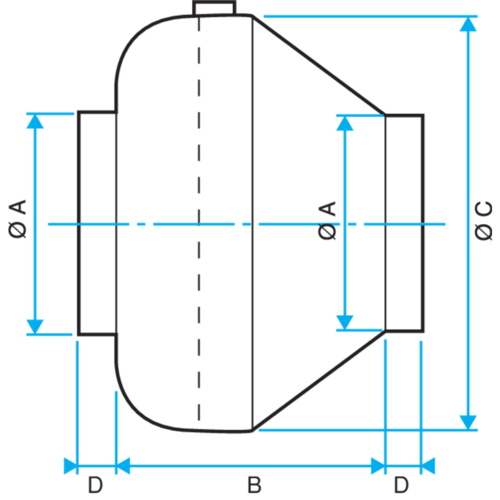

Références A (mm) B (mm) C (mm) D (mm) Poids (kg)
11032001 - VC 160

160

170

379

30

2,5

11032004 - VC 125

125

188

288

30

2,1

11032005 - VC 100

100

188

288

30

2,1

11032007 - VC 200 V2

200

198

379

30

4,2

11032008 - VC 250 V2

250

195

379

30

4,3

11032009 - VC 315 V2

315

218

453

30

8,3

Références Débit nominal (m³/h) Débit max (m³/h)
11032001 - VC 160

690

690

11032004 - VC 125

340

340

11032005 - VC 100

250

250

11032007 - VC 200 V2

810

810

11032008 - VC 250 V2

890

890

11032009 - VC 315 V2

2360

2360

Références Pression acoustique à 3 m (dB(A))
11032001 - VC 160

57

11032004 - VC 125

56

11032005 - VC 100

56

11032007 - VC 200 V2

56

11032008 - VC 250 V2

58

11032009 - VC 315 V2

58

Références Condensateur (μF) Fréquence (Hz) Indice de protection Intensité max (A) Tension (V) Puissance max (W)
11032001 - VC 160

2

50/60

IP44

0,44

230

99

11032004 - VC 125

2

50/60

IP44

0,25

230

59

11032005 - VC 100

2

50/60

IP44

0,24

230

56

11032007 - VC 200 V2

2,5

50/60

IP44

0,5

230

100

11032008 - VC 250 V2

2,5

50/60

IP44

0,5

230

100

11032009 - VC 315 V2

8

50

IP44

1,6

230

270

  • N° d’avis technique  :  14.5/16-2185_V2
Classe de l'isolation électrique

Classe 2

Références produits et accessoires

  • VC 160
    VC 160
    11032001
    394,74 (H.T.)
  • VC 125
    VC 125
    11032004
    335,58 (H.T.)
  • VC 100
    VC 100
    11032005
    320,28 (H.T.)
  • VC 200 V2
    VC 200 V2
    11032007
    411,06 (H.T.)
  • VC 250 V2
    VC 250 V2
    11032008
    424,32 (H.T.)
  • VC 315 V2
    VC 315 V2
    11032009
    1055,70 (H.T.)
