Dee Fly Modulo®
Groupe de ventilation double flux
Dee Fly Modulo®
Groupe de ventilation double flux
Solution de ventilation double flux modulaire pour s'adapter à toutes les configurations d'installation possibles.
Dee Fly Modulo®

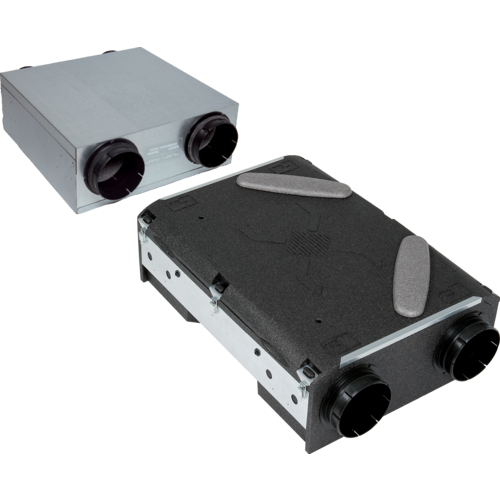

Solution de ventilation double flux et de purification d'air composée de deux blocs (1 bloc échangeur et 1 bloc moteur). Dee Fly Modulo® offre un air neuf filtré en éliminant les pollutions extérieures tout en répondant à toutes les configurations d'installation.
Les + produits
- plus de modularité : constitué de deux parties, il répond à toutes les configurations d'installation,
- plus d'air pur : filtration de l'air neuf pour éliminer les pollutions extérieures,
- plus de confort : tempère l'air intérieur tout en isolant des bruits extérieurs.
Ventilation générale et permanente du logement avec récupération de chaleur de l'air extrait (via l’échangeur de chaleur) pour préchauffer l’air entrant. Cet air entrant est filtré et maintient un air sain à l’intérieur du logement.
échangeur :
- polypropylène expansé,
- 4 piquages Ø 160 mm,
-
filtres :
- 1 filtre particules fines à l'air neuf,
- 1 filtre Pollens à l'extraction.
- by-pass inclus (modèle autoréglable),
- sonde de pression intégrée pour régulation,
- siphon plat livré avec le produit.
motorisation :
- caisson en tôle,
- 2 moteurs MICRO-WATT 3 vitesses sur roulements à billes avec protection thermique,
- 4 piquages Ø 160 mm.
- suspension au plafond avec un kit de suspension par échangeur et par motorisation,
- horizontal au sol avec un kit de fixation sol par échangeur et par motorisation,
-
horizontal au mur avec deux kits :
- un kit de fixation sol par échangeur et par motorisation,
- un kit d'évacuation des condensats.
| Références | Filtres disponibles | Matière de l'isolant | Type d'échangeur | Type de moteur |
|---|---|---|---|---|
| 11023239 - Moto-ventilateur MV300-HE micro-watt AUTO |
|
Sensible |
EC |
|
| 11023154 - Echangeur ES250-HE BY-PASS HY |
|
Sensible |
||
| 11023240 - Echangeur ES300-HE + BY-PASS AUTO |
|
Sensible |
||
| 11023244 - Moto-ventilateur MV250-HE micro-watt HY |
|
Sensible |
EC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | Poids (kg) |
|---|---|---|---|---|---|
| 11023239 - Moto-ventilateur MV300-HE micro-watt AUTO | 570 |
160 |
220 |
570 |
17 |
| 11023154 - Echangeur ES250-HE BY-PASS HY | 570 |
160 |
370 |
790 |
14 |
| 11023240 - Echangeur ES300-HE + BY-PASS AUTO | 570 |
160 |
370 |
790 |
14 |
| 11023244 - Moto-ventilateur MV250-HE micro-watt HY | 570 |
160 |
220 |
570 |
17 |
| Références | Débit en vitesse max (m³/h) |
|---|---|
| 11023239 - Moto-ventilateur MV300-HE micro-watt AUTO | 300 |
| 11023154 - Echangeur ES250-HE BY-PASS HY | 250 |
| 11023240 - Echangeur ES300-HE + BY-PASS AUTO | 300 |
| 11023244 - Moto-ventilateur MV250-HE micro-watt HY | 250 |
| Fréquence (Hz) | Indice de protection | Intensité max (A) | Tension (V) |
|---|---|---|---|
| 50 |
2 |
230 |
- Classe énergétique ErP - Ventilation : A
- Eligibilité au CEE : Oui
| Références | Classe énergétique ventilation - Climat moyen |
|---|---|
| 11023239 - Moto-ventilateur MV300-HE micro-watt AUTO | B |
| 11023154 - Echangeur ES250-HE BY-PASS HY | A |
| 11023240 - Echangeur ES300-HE + BY-PASS AUTO | B |
| 11023244 - Moto-ventilateur MV250-HE micro-watt HY | A |
